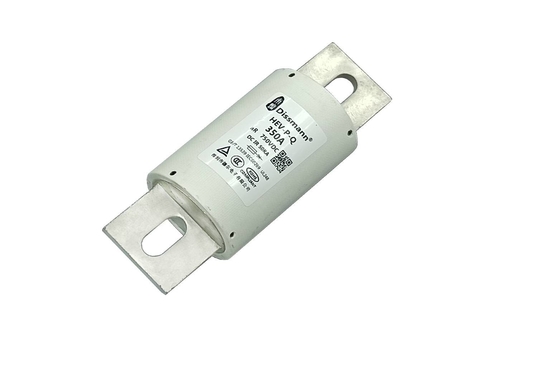

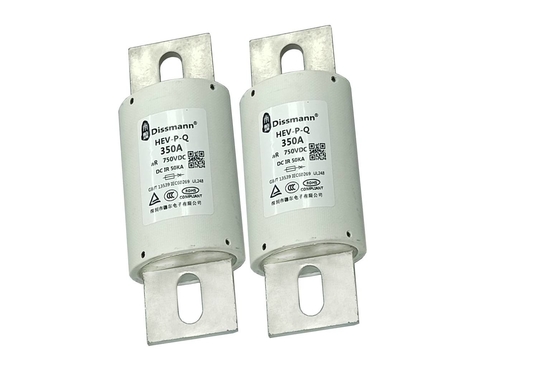

Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel

Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel
Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel

Großes Bild :  Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel

Produktdetails:
Herkunftsort: China
Markenname: Dissmann
Zertifizierung: UL
Modellnummer: HEV-P-Q
Zahlung und Versand AGB:
Min Bestellmenge: 100pcs
Preis: Negotiable
Verpackung Informationen: Standardkarton-Verpackung
Lieferzeit: 5-8days
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 1,000,000pcs
Kontakt

Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel

Beschreibung
Material: Keramisch Farbe: weiß
Nennspannung: 750VDC Nennstrom: 400A
Ausschaltvermögen: DC50KA Standard: UL248-20、 ISO8820、 JASO-D622、 ROHS
Verwendung: Automobil-, Aufladungsstapel Schlüsselwort: Aufladungsstapelsicherung
Markieren:

Sicherung der Niederspannung ISO8820

,

Aufladungsstapel 400 Ampere-Patronensicherung

,

400 Ampere-Patronensicherung

Niederspannungs-Sicherung 750Volt Reihen DC-Sicherungs-EV fixieren Aufladungsstapel-Sicherung



Material:
Noumenon: Keramisch
Stifte: Kupferlegierung



Produkt-Darstellung:



Nennspannung

额定电压

 AC690V-/DC700V或低于 (Iec), 750V (UL)

Art Schutz

保护类别

 AR
Nennstrom 额定电流 5A-800A

Ausschaltvermögen

分断能力

AC100KA, DC50KA

(时间常数 ≤15ms)

Erfüllen Sie die Bedingung

符合要求

UL248-20, ISO8820, JASO-D622,

欧盟和 RoHS-指令

Anmerkungen

备注

 GR-数据另版提供



产品外形尺寸 (Millimeter) /Overall Maße des Produktes (Millimeter)



Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel 0Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel 1





尺寸代码 A±2 B±1.5 C±1 D±1.5 E±1.5 F±1 G±0.5 H±0.2 J±1
HT1 73,5 14,3 48 60,5 63,5 6,5 10,3 1,6 8
HT2 110 22 69 84 95,5 9 15 3,3 14,75
HT3 129 36,5 72 88 109 10,5 25 6 20,7
HT4 129 50 72 88,6 109 10,5 38 6 20,7
HT5 180 63 72 106 145 13,5 50 10 33


电流特性曲线图 /Current Kennlinie



Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel 2Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel 3Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel 4Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel 5



产品型号 /Product Art



Modell

型号



Nennstrom

额定电流 A



 I2t(A2s)

Verlustleistung

功耗 W

Größencode

尺寸代码

Installieren Sie

安装
弧前 总
HEV-P-Q-5 5A 1,6 10 1,5 HT1

Befestigungsbolzen M6 empfahl Drehmoment 4N·m

安装螺栓 M6 推荐扭矩 4N·m
HEV-P-Q-10 10A 3,5 19 3,8
HEV-P-Q-15 15A 9,5 73 5,4
HEV-P-Q-20 20A 25,5 176 6,0
HEV-P-Q-25 25A 42 330 7,0
HEV-P-Q-30 30A 55 420 9,0
HEV-P-Q-35 35A 33 160 11,0









HT2





Befestigungsbolzen M8 empfahl Drehmoment 11N·m

安装螺栓 M8 推荐扭矩 11N·m
HEV-P-Q-40 40A 75 315 12,0
HEV-P-Q-45 45A 95 430 12,0
HEV-P-Q-50 50A 135 590 12,5
HEV-P-Q-60 60A 205 940 14,8
HEV-P-Q-70 70A 300 1980 17,5
HEV-P-Q-80 80A 350 2350 20,5
HEV-P-Q-90 90A 410 2630 24,0
HEV-P-Q-100 100A 530 3450 26,5
HEV-P-Q-125 125A 1700 7200 27









HT3















Befestigungsbolzen M10 empfahl Drehmoment 20N·m

安装螺栓 M10 推荐扭矩 20N·m
HEV-P-Q-150 150A 2750 11000 34
HEV-P-Q-175 175A 4100 16000 35
HEV-P-Q-200 200A 5400 21000 42
HEV-P-Q-225 225A 7500 30000 45
HEV-P-Q-250 250A 9700 41000 47
HEV-P-Q-275 275A 12000 58000 51
HEV-P-Q-M300 300A 16500 70000 56









HT4


HEV-P-Q-M325 325A 20000 82000 61
HEV-P-Q-M350 350A 23000 94000 63
HEV-P-Q-M400 400A 30000 123000 76
HEV-P-Q-300 300A 16500 70000 56
HEV-P-Q-325 325A 20000 82000 61
HEV-P-Q-350 350A 23000 94000 63
HEV-P-Q-400 400A 30000 123000 76
HEV-P-Q-450 450A 35000 135000 95
HEV-P-Q-500 500A 44000 165000 108
HEV-P-Q-600 600A 48000 210000 115



HT5



Befestigungsbolzen M12 empfahl Drehmoment 28N·m

安装螺栓 M12 推荐扭矩 28N·m
HEV-P-Q-700 700A 53000 298000 125
HEV-P-Q-800 800A 75000 445000 140





Zertifikat:



Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel 6



Produkt-Anatomie



Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel 7



Testgerät

Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel 8

Produktionsausrüstung

Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel 9
Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel 10

Unsere Zertifikate

Niederspannung 400 Standard der Ampere-Patronensicherungs-ISO8820 für Aufladungsstapel 11



Größe und Tag:
