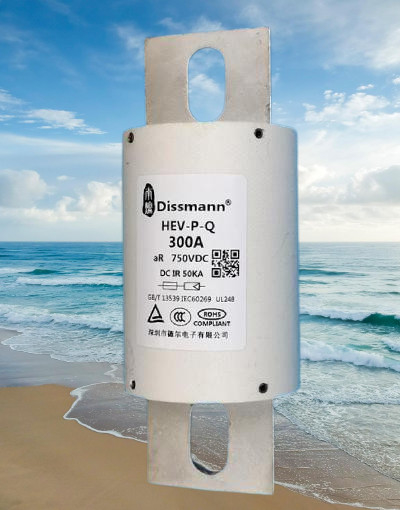

Lieferung von DC750V-Halbleitersicherungen in China
Grundlegende Informationen der DC750V-Sicherung
Nennspannung: DC750V oder niedriger
Nennstrom: 40 A/ 50 A/ 60 A/ 70 A/ 80 A/ 125 A/ 150 A/ 200 A/ 250 A/ 300 A
Schutzklasse: aR;
Schaltleistung: DC50kA (Zeitkonstante ≤ 15 ms)
Installation: Anschrauben
Anwendung der DC750V-Sicherung
Bei dieser Produktserie handelt es sich um Rundrohr-Bolzeneinbau-Verbindungssicherungen mit geringer Größe, niedrigem I²t, hohen Ausschalteigenschaften und anderen Eigenschaften.Anwendbar auf Frequenzumrichter, Gleichrichter, Wechselrichter, verschiedene Arten von Stromversorgungen und andere Halbleitergeräte sowie Leistungsbatterien, Elektromotoren, Kondensatoren, Kabel und Geräte oder Kurzschluss- und Reserveschutz von Komponenten.Dieses Produkt hat eine gute Vibrationsfestigkeit und Flammschutzleistung.Geeignet für Anwendungen in Vibrationsumgebungen wie Schienenverkehr und Kraftfahrzeuge.
Aufbau der Halbleitersicherung
Das Hauptmaterial des Boby ist ein Faserrohr, der Sicherungsdraht besteht aus Kupfer oder Silber und die Endkappe aus einer Kupferlegierungsverzinnung.
Dimension der Halbleitersicherung, Wählen Sie die Größe entsprechend dem Nennstrom.
| Dimension Caode |
A±2 |
B±1,5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
| HF3 |
139.5 |
38 |
83.5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| HF4 |
146.5 |
50 |
89.5 |
106 |
126.5 |
10.5 |
38 |
6 |
20.7 |
| HF5 |
197.5 |
63 |
89.5 |
123.5 |
162.5 |
13.5 |
50 |
10 |
33 |
HF1:Nennstrombereich von 5A~80A
HF2:Nennstrombereich von 90A~150A
HF3: Nennstrombereich von 175 A ~ 325 A
HF4: Nennstrombereich von 350 A ~ 500 A
HF5: Nennstrombereich von 600 A ~ 800 A
Höhe
Normaler Gebrauchszustand
Die Höhe beträgt nicht mehr als 2000 m.
Zulässige Nutzungsbedingung
2000m – 4500m.
Höhenänderungsparameterkorrektur: Große Höhen verursachen hauptsächlich Isolationsverschlechterung, Verschlechterung der Wärmeableitungsbedingungen, Luftdruckänderung.
Wenn die Höhe um 100 m ansteigt, steigt die Temperatur von Fuse um 0,1 bis 0,5.000.
Wenn die Höhe um 100 m ansteigt, sinkt die Umgebungstemperatur um durchschnittlich 0,5 km.
Normale Bedingungen, bei denen Sicherungen in offener Umgebung verwendet werden, können den Einfluss der Höhe auf den Nennstrom vernachlässigen und weiterhin als Standardbedingung verwenden.Wenn es über 40 ° C liegt, muss der Nennstrom herabgesetzt werden.Wenn die Höhe 1000 m ansteigt, reduziert sich der Nennstrom um 2 % - 5 %.
Hinweis: Bei gleicher Maßreihe nimmt der maximale Nennstrom ein höheres Derating-Verhältnis an, ein niedrigerer Nennstrom verwendet ein niedrigeres Derating-Verhältnis.Einfluss der Höhe auf die Luftisolationsfestigkeit (Durchschlagsfestigkeit).
Einfluss der Höhe auf die Durchschlagsfestigkeit der Luft (Durchschlagsfestigkeit)
Mit zunehmender Höhe nimmt die Luftisolationsstärke ab.Zwischen 2000 und 4500 Metern, wenn die Höhe um 1000 m ansteigt, wird der Nennstrom um 12-15 % herabgesetzt.Verweis auf GB/T16935.1, Korrigieren Sie den Isolationsabstand entsprechend.
Der Isolationsabstand zwischen den Sicherungsanschlüssen ist im Allgemeinen viel größer als der gemäß GB/T16935.1, Tabelle A1 und A2 erforderliche Isolationsabstand.Außer Einzelsicherungen mit kleinerem Volumen, keine Überprüfung der Isolationsstrecke erforderlich.
Isolationslücke zwischen Sicherungsgürtel und anderen stromführenden Strukturen und zur Erde, der Benutzer muss die Auswirkungen der Höhe berücksichtigen.
FAQ
Frage 1: Wie wähle ich eine Sicherung aus?
Antwort: Zu Beginn senden wir Ihnen ein Kundenantragsformular zu. Im Allgemeinen müssen wir Ihr Anwendungsfeld, den Betriebsstrom und die Betriebsspannung, die Installationsmethoden, die Zertifizierungsanforderungen und andere Parameteranforderungen klären.
