Hauptherstellung von EV-Sicherungen in China für EV-Ladepfahlkunden

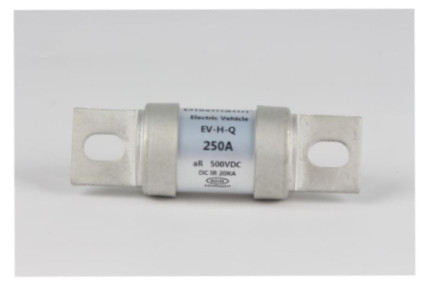

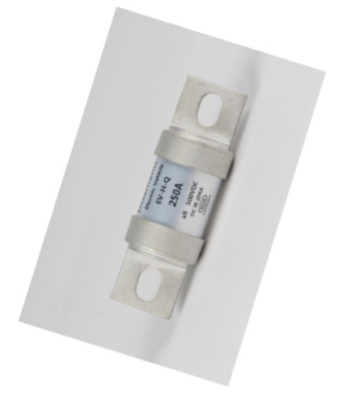

Beschreibung der EV-Sicherung
Diese Sicherungsleitung der EV-Serie hat eine Nennspannung von 500 VDC, einen Nennstrom von 10 A-500 A und eine Ausschaltkapazität von 30 KA DC. Die Abmessungen und die Leistung entsprechen UL248, GB13539, IEC60269 und GB31465.
Geltungsbereich der EV-Sicherung
Sicherungen dieser Serie für Anwendungen in Elektrofahrzeugen (EV) oder Hybrid-EV sind relativ neu in der Branche und könnten als Crossover-Produkt zwischen Niederspannungssicherung und Kfz-Sicherung angesehen werden.
Sicherungsfunktionen
Hohe Schaltleistung durch hitzebeständigen und hochfesten Keramikkörper
Hoher Stromfluss bei minimalem Übergangswiderstand durch fest verschraubte Verbindung
Lötfreie Konstruktion
Ausgezeichnete ON-OFF-Haltbarkeit und hohe Zuverlässigkeit durch gewellte Platte
Weniger anfällig für thermische Effekte während der Platinenmontage durch geschweißte Elemente und Anschlüsse
Dimension in Millimeter der Sicherung der EV-Serie, wählen Sie die Größe entsprechend dem Nennstrom.
| Modell |
Größencode |
A±2 |
B±1,5 |
C±1 |
D±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| EV-HQ |
VH1 |
94.5 |
30.5 |
52.5 |
74.5 |
9 |
25 |
4 |
13 |
| VH2 |
119.5 |
37 |
56.5 |
88.5 |
11 |
25 |
6 |
fünfzehn |
| Modell |
Nennstrom |
I²t(A²s) |
Energieverbrauch |
Größencode |
Installieren |
| Vorbogen |
verschmelzen |
| EV-HQ-80 |
80 |
5500 |
6400 |
fünfzehn |
VH1 |
Befestigungsschraube M8 empfohlenes Drehmoment 11 N·m |
| EV-HQ-100 |
100 |
8700 |
10000 |
19 |
|
| EV-HQ-125 |
125 |
15000 |
17810 |
23.5 |
|
| EV-HQ-150 |
150 |
25000 |
29000 |
28 |
|
| EV-HQ-175 |
175 |
40500 |
45000 |
33 |
|
| EV-HQ-200 |
200 |
60300 |
68000 |
37 |
|
| EV-HQ-225 |
225 |
83100 |
95000 |
40 |
|
| EV-HQ-250 |
250 |
120000 |
138000 |
45 |
|
| EV-HQ-275 |
275 |
173200 |
189000 |
48 |
|
| EV-HQ-300 |
300 |
203000 |
243000 |
55.5 |
|
| EV-HQ-350 |
350 |
252000 |
355000 |
62 |
|
| EV-HQ-300 |
300 |
148500 |
260000 |
53.5 |
VH2 |
Befestigungsschraube M10 empfohlenes Drehmoment 20 N·m |
| EV-HQ-315 |
315 |
168000 |
280000 |
57 |
|
| EV-HQ-350 |
350 |
203000 |
350000 |
61 |
|
| EV-HQ-400 |
400 |
312000 |
496000 |
68 |
|
| EV-HQ-500 |
500 |
550000 |
865000 |
78 |
|
Produktsystemcode
Materialien der EV-Sicherung
| Teil |
Material |
| Sicherungselement |
Silber-Kupfer-Zinn-Legierung |
| Endkappe |
Verzinnung aus Kupferlegierungen |
| Bein sichern |
Verzinnung aus Kupferlegierungen |
| Sicherungskörper |
Keramikrohr |
| Füllstoff |
Quarzsand |
Warum unsere Dissmann-Sicherung wählen?
Das F&E-Team von DISSMANN wurde im Jahr 2000 gegründet und begann, sich dem unabhängigen F&E-Design und den Investitionen in der Sicherungsindustrie zu widmen.In der Elektronikindustrie des frühen 20. Jahrhunderts zeichneten sich unsere Unternehmen in dieser Branche durch Glasrohrsicherungen und BS1362-Sicherungen aus und wurden zum bevorzugten Lieferanten vieler Hersteller kleiner Haushaltsgeräte.Unser Unternehmen ist Mitglied des Standardization Committee of China Small Fraactives and Low-Voltage Fuse.Es beteiligt sich an der Formulierung und Änderung einer Reihe nationaler Standards wie GB9364 und GB13539.Es hat 4 Erfindungspatente und 12 praktische Patente.
Seit der Akku in Mobiltelefonen und Laptops verwendet wird, haben wir die Sicherungstechnologie für den Schutz von Gleichstromkreisen weiterentwickelt.
Basierend auf diesen Erfahrungen und Errungenschaften haben wir DC-Sicherungen zum Schutz von EV/HEV/Solar-Photovoltaik, Hochspannung, großem Strom und hohen Unterbrechungen entwickelt und hinzugefügt.
Viele unserer Produkte wurden als Autokomponenten verwendet.
