Sicherung mit hohem Ausschaltvermögen China-Lieferant mit 20 Jahren Erfahrung
Basisinformationen zum Produkt
Nennspannung: DC1000V oder niedriger
Nennstrom: 300A
Schutzklasse:aR
Schaltleistung: DC30kA (Zeitkonstante ≤ 15 ms)
Installationstyp: Verfügbar in Schraube
Einhaltung von RoHS
Anwendung der HEV-Sicherung
Diese HEV-Sicherung wird häufig in Autos, Lastwagen, Bussen und Offroad-Transportgeräten verwendet, um die Kabel, Drähte und elektrischen Komponenten zu schützen, die elektrische Energie zum Betrieb von Lichtern, Heizungen, Klimaanlagen, Radios, elektrischen Fensterhebern und anderem elektrischen Zubehör liefern.Sie werden auch in Elektro- und Hybridfahrzeugen und einer Vielzahl elektronischer Anwendungen eingesetzt.

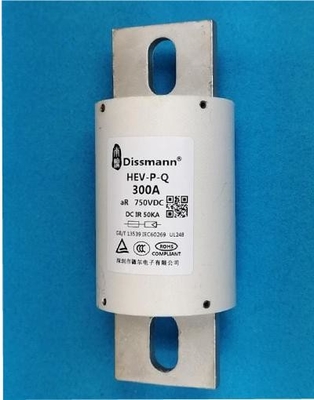

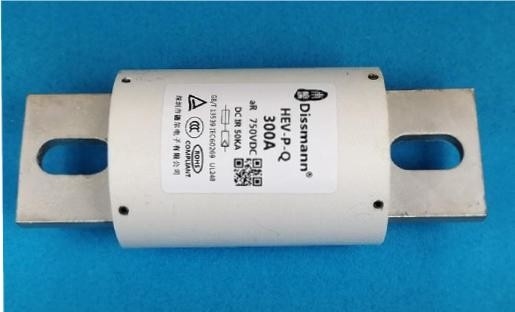

Aufbau einer HEV-Sicherung
Bei dieser Produktserie handelt es sich um bolzenverbundene Rundrohrsicherungen, die sich durch geringe Größe, schnelles Durchbrennen, niedrigen I2t und hohe Zuverlässigkeit auszeichnen. Das Schmelzrohr mit variablem Schmelzquerschnitt besteht aus 99,99 % reinem Silber besteht aus Faserrohr, der Schmelzdraht ist Kupfer oder Silber, die Kontaktfläche ist eine Kupferlegierungsverzinnung, und das Schmelzrohr ist mit chemisch behandeltem hochreinem Quarzsand und speziell behandelten chemischen Materialien als Lichtbogenlöschmedium gefüllt.
Verwandte Norm
Diese Sicherung der HEV-Serie erfüllt die Anforderungen von UL-248-20, ISO8820, JASO-D622, EU- und RoHS-Detektiv, TÜV-zertifiziertem Standard usw.
Dimension der HEV-Sicherung, Wählen Sie die Dimension entsprechend dem Nennstrom.
| Modell |
Nennstrom(EIN) |
100 % Spannungsabfall (mV) |
Größencode |
Installation |
| HEV-JQ-300 |
300 |
298 |
HF3 |
Befestigungsschraube M10,
Empfohlenes Drehmoment: 21 Nm
|
| Größencode |
A±2 |
B±1,5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HF3 |
139.5 |
38 |
83.5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| Größencode |
A±2 |
B±1,5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
| HF3 |
139.5 |
38 |
83.5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| HF4 |
146.5 |
50 |
89.5 |
106 |
126.5 |
10.5 |
38 |
6 |
20.7 |
| HF5 |
197.5 |
63 |
89.5 |
123.5 |
162.5 |
13.5 |
50 |
10 |
33 |
HF1:HEV-JQ 5A~80A
HF2:HEV-JQ 90A~150A
HF3:HEV-JQ 175A~325A
HF4:HEV-JQ 350A~500A
HF5:HEV-JQ600A~800A
Größe HF1 und HF2 erhältlich in Befestigungsschraube M8 empfohlenes Drehmoment 11 N·m (Strombereich von 5 A bis 150 A)
Größe HF3 und HF4 erhältlich in Befestigungsschraube M10 empfohlenes Drehmoment 20 N·m (Strombereich von 175 A~500 A)
Größe HF5 erhältlich in Befestigungsschraube M12 empfohlenes Drehmoment 28 N·m (Strombereich von 600 A bis 800 A)
Material der HEV-Sicherung
Das Hauptmaterial des Boby ist ein Faserrohr, der Sicherungsdraht besteht aus Kupfer oder Silber und die Endkappe aus einer Kupferlegierungsverzinnung.
FAQ
Frage 1: Wie wähle ich eine Sicherung aus?
Antwort: Zu Beginn senden wir Ihnen ein Kundenantragsformular zu. Im Allgemeinen müssen wir Ihr Anwendungsfeld, den Betriebsstrom und die Betriebsspannung, die Installationsmethoden, die Zertifizierungsanforderungen und andere Parameteranforderungen klären.
